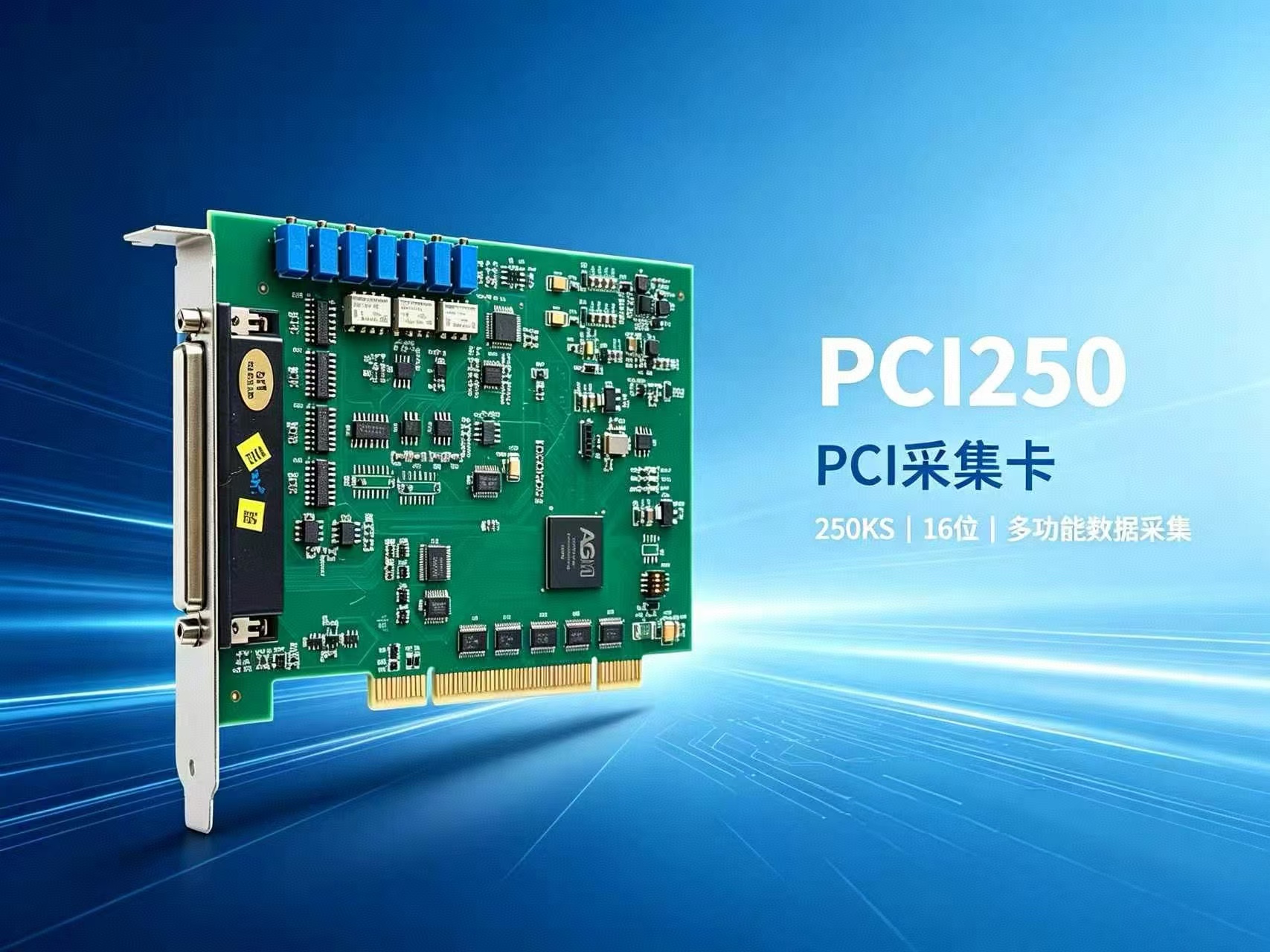

PCI250 PCI 采集卡 是一款基于 PCI 总线的多功能数据采集卡，适用于工业控制、自动化测试、数据采集、信号测量与实验室测试等场景。该板卡集成了模拟量输入、模拟量输出、数字量输入输出与定时 / 计数器功能，能够满足多通道数据采集、控制信号输出和脉冲计数等应用需求。
PCI250 PCI 采集卡 提供 32 路单端模拟量输入或 16 路差分模拟量输入，采样速率可达 250KS/s，支持 16 位 ADC 分辨率，可实现高速、高精度数据采集。板卡还配备多路模拟量输出、数字量 I/O 与计数器功能，适合构建完整的数据采集与控制系统。
主要功能
1. 模拟量输入
支持 32 路单端模拟量输入
支持 16 路差分模拟量输入
ADC 分辨率：16 位
采样速率：250KS/s
支持多种模拟量输入量程
适用于电压信号采集、传感器信号采集、工业过程信号测量
2. 模拟量输出
支持 4 路模拟量输出
输出精度：12 位
支持多种输出量程
可用于控制电压输出、执行器控制、模拟信号生成
3. 数字量 I/O
提供 8 路数字量输入
提供 8 路数字量输出
电气标准：TTL 兼容
可用于开关量信号采集、继电器控制、状态检测、报警输出
4. 定时 / 计数器
内置计数器和脉冲发生器功能
支持 9 种门控方式
可用于脉冲计数、频率测量、编码器信号采集、位置检测
适用于运动控制与工业测量场景
产品参数
| 功能模块 | 参数名称 | 规格说明 |
|---|---|---|
| 模拟量输入 | 通道数 | 单端 32 路 / 差分 16 路 |
| 模拟量输入 | 精度 | 16 位 |
| 模拟量输入 | 采样频率 | 250KS/s |
| 模拟量输入 | AD 缓存 | 8K 字 FIFO 存储器 |
| 模拟量输入 | AD 量程 | ±10V、±5V、±2.5V、0~10V、0~5V |
| 模拟量输入 | 程控增益 | 1、2、4、8 倍默认，或 1、2、5、10 倍，或 1、10、100、1000 倍 |
| 模拟量输入 | AD 触发方式 | 多种模拟量、数字量触发方式 |
| 模拟量输出 | 通道数 | 4 路 |
| 模拟量输出 | 精度 | 12 位 |
| 模拟量输出 | 量程 | ±10V、±5V、0~10V、0~5V |
| 数字量输入 | 输入通道 | 8 路 |
| 数字量输出 | 输出通道 | 8 路 |
| 数字量 I/O | 电气标准 | TTL 兼容 |
| 定时 / 计数器 | 功能模式 | 计数器和脉冲发生器 |
| 定时 / 计数器 | 门控方式 | 9 种 |
| 总线类型 | 接口方式 | PCI |
| 应用场景 | 典型用途 | 数据采集、工业控制、自动化测试、信号测量 |
产品特点
多功能集成，集模拟量输入、模拟量输出、数字量 I/O 与定时 / 计数器于一体
250KS/s 高速采样，适合高频信号采集与实时数据处理
16 位高精度 ADC，保证采集信号分辨率与测量准确性
支持单端 / 差分输入，适应不同工业现场环境
支持多种 AD 量程与程控增益，适配不同信号范围
4 路模拟量输出，便于实现控制信号与模拟信号生成
8 路 DI / 8 路 DO，满足开关量采集与控制需求
支持计数器和脉冲发生器功能，适用于运动控制与脉冲测量
PCI250 PCI 采集卡 可广泛应用于以下场景：
工业自动化控制系统
数据采集系统
自动化测试设备
传感器信号采集
实验室测量仪器
运动控制与脉冲计数
模拟信号发生与输出控制
科研实验与教学测试系统
