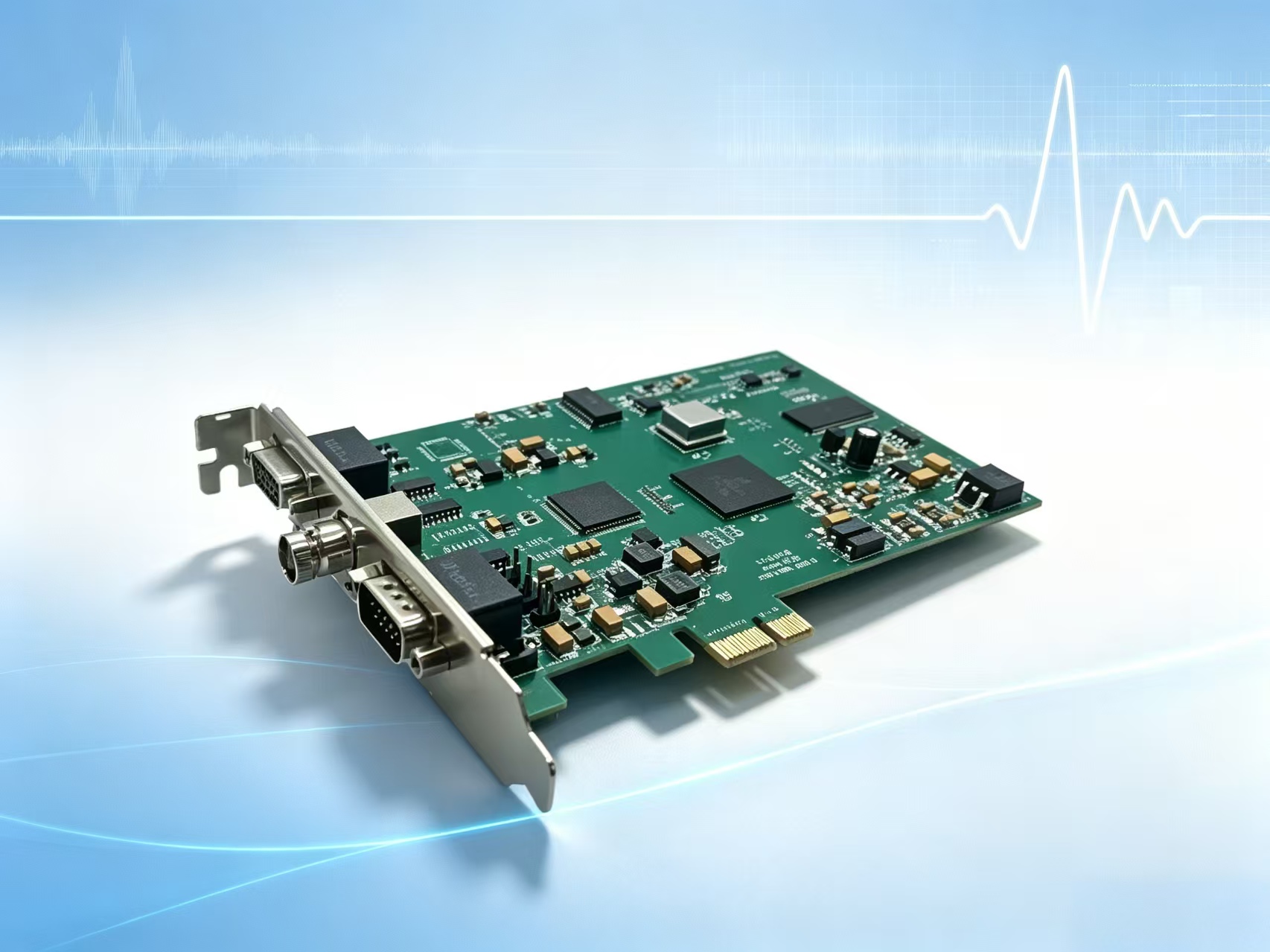

GM-108E 黑白模拟图像采集卡 - 医疗工作站专用高清采集卡

一、产品概述

二、核心硬件规格参数

1. 基础采集性能

• 适配采集信号：标准模拟视频信号

• 最大采样点频：25M

• A/D 采集位数：8 位高精度模数转换，灰度过渡细腻自然

• 最大采集分辨率：768×576

• 输出图像格式：GRAY8、GRAY888、GRAY8888 多灰度格式可选

2. 视频输入与触发接口

• 视频通道：四路模拟视频输入，软件一键切换四选一通道

• 输入信号幅度：0.2V-3V 峰峰值视频信号，零点可调范围 ±15V，兼容各类老式医疗模拟摄像设备

• 外触发端口：TTL 低电平外触发输入，可联动检测、医疗外设实现同步抓拍

3. 内置硬件图像处理功能

• 镜像采集：支持上下翻转、左右镜像图像采集，适配设备错位安装场景

• 硬件查找表：内置输入灰度 LUT 表，自定义灰度曲线，强化病灶、产品缺陷细微对比度

• 自动信号检测：可自动识别、测量行场视频特性，设备接入免手动调试

• 数字抗混叠滤波：硬件滤波消除摩尔纹、高频噪点，大幅提升图像清晰度

4. 总线传输能力

三、软件配套与二次开发支持

1. 全 Windows 系统适配

   配套全系列 Windows 系统专属驱动程序、可视化演示软件，设备即插即用；软件支持实时画面预览、单帧抓拍、连续图像存储、录像回放等基础功能，上手操作简单。
2. 多语言二次开发兼容

   提供标准化 Windows 动态链接开发库，附带完整开发文档与演示例程，兼容行业主流开发工具，方便设备厂商、科研机构定制自研系统：

   VC、VB、Delphi、C++Builder、LABVIEW、MATLAB

四、产品核心优势

1. 医疗影像专项优化

   针对 X 光、黑白 B 超等医疗灰度成像深度调校，8 位高精度 A/D 完整保留微弱灰度差值，不丢失病灶细微成像细节，满足医疗诊断工作站成像画质标准。

2. 高抗干扰高清成像

   硬件集成数字抗混叠滤波 + 高带宽输入电路，有效屏蔽机房、工业车间电磁干扰，消除画面锯齿、噪点，输出纯净细腻的黑白灰度图像。

3. 多设备兼容适配

   四路视频输入通道搭配宽幅可调零点，兼容老旧模拟医疗设备、工业相机、显微镜等多种模拟视频输出设备，一台采集卡可切换多路设备使用。

4. 便捷二次开发

   覆盖工控、医疗、科研全主流开发平台，配套完整源码例程，大幅缩短医疗工作站、视觉检测设备的项目开发周期。

5. 稳定长效运行

   PCI-E 大带宽低损耗传输方案，长时间连续采集无卡顿、无丢帧，适配医院全天接诊、工厂流水线不间断检测等高负荷工作环境。

五、典型应用领域

1. 医疗影像设备：X 光成像工作站、黑白 B 超诊断设备、内镜影像采集

2. 工业视觉检测：产品外观缺陷检测、金相显微镜图像采集、精密零部件质检

3. 科研图像处理：实验室光学成像、生物显微观测、图像算法研究开发
