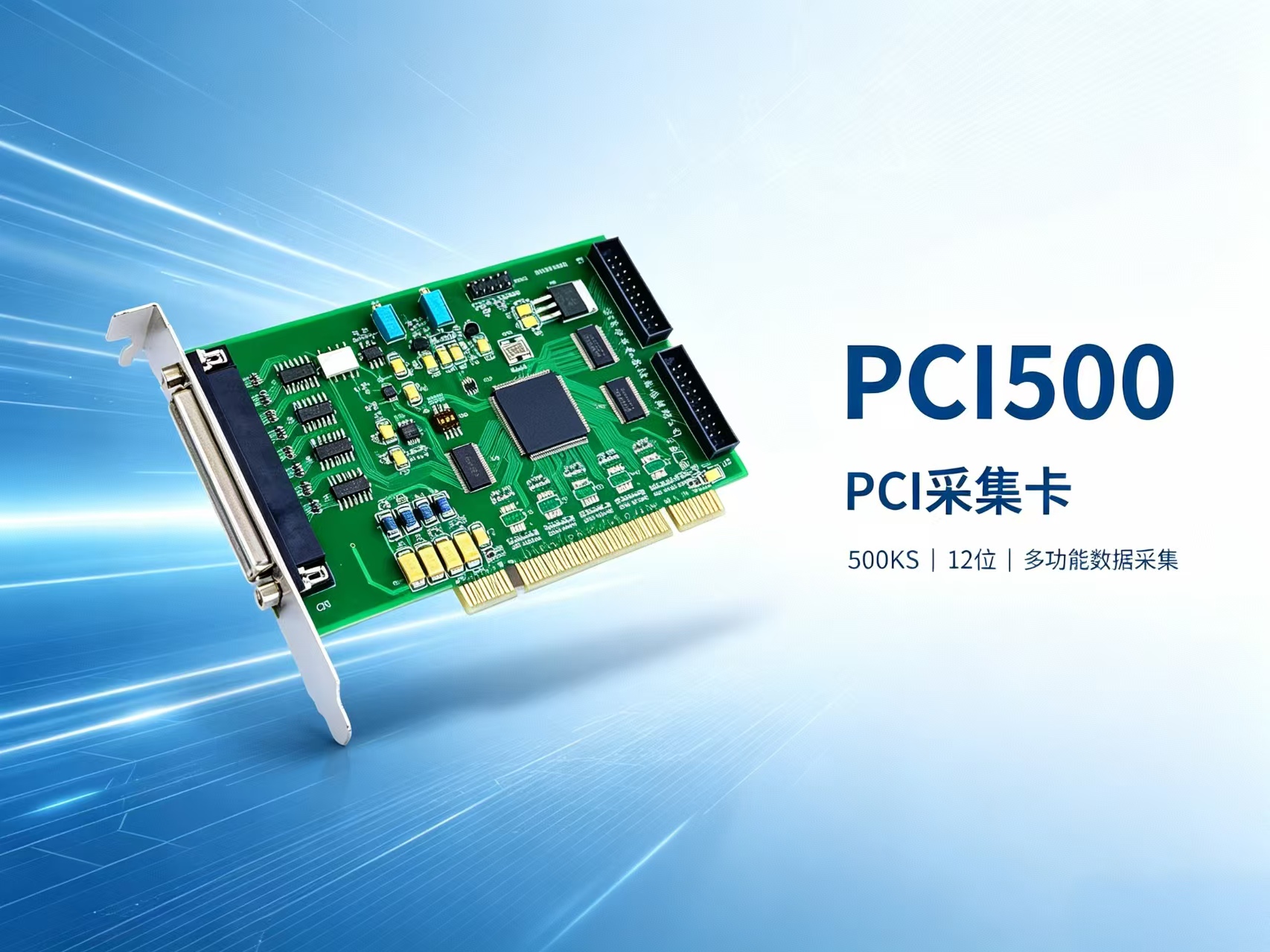

PCI500 是一款基于 PCI 总线的多功能数据采集卡，适用于工业控制、自动化测试、数据采集、信号测量与实验室测试等场景。该板卡集成了模拟量输入、数字量输入输出等功能，能够满足多通道数据采集、开关量信号检测与工业测控系统搭建需求。
PCI500 支持 32 路单端模拟量输入或 16 路差分模拟量输入，采样频率可达 500KHz，ADC 分辨率为 12 位，支持多种输入量程与程控增益配置，适合对电压信号、传感器信号、过程信号进行高速采集。
主要功能
1. 模拟量输入
支持 32 路单端模拟量输入
支持 16 路差分模拟量输入
ADC 分辨率：12 位
采样频率：500KHz
支持多种模拟量输入量程
支持程控增益配置
适用于电压信号采集、传感器信号采集、工业过程信号测量
2. 数字量输入
提供 16 路数字量输入
高电平输入电压：2V
低电平输入电压：0.8V
可用于开关量信号采集、状态检测、报警信号输入
3. 数字量输出
提供 16 路数字量输出
高电平输出电压：2.4V
低电平输出电压：0.5V
上拉输出：低电平
可用于继电器控制、指示灯控制、开关量输出控制
4. 数字量 I/O 电气标准
DI：TTL 兼容
DO：TTL 兼容
产品参数
| 功能模块 | 参数名称 | 规格说明 |
|---|---|---|
| 模拟量输入 | 通道数 | 单端 32 路 / 差分 16 路 |
| 模拟量输入 | 精度 | 12 位 |
| 模拟量输入 | 采样频率 | 500KHz |
| 模拟量输入 | 通道切换方式 | 首末通道顺序切换 |
| 模拟量输入 | AD 量程 | ±10V、±5V、±2.5V、0~10V、0~5V |
| 模拟量输入 | 程控增益 | 1、2、4、8 倍；或 1、2、5、10 倍；或 1、10、100、1000 倍 |
| 模拟量输入 | 模拟输入阻抗 | 10MΩ |
| 数字量输入 | 输入通道 | 16 路 |
| 数字量输入 | 高电平电压 | 2V |
| 数字量输入 | 低电平电压 | 0.8V |
| 数字量输出 | 输出通道 | 16 路 |
| 数字量输出 | 高电平电压 | 2.4V |
| 数字量输出 | 低电平电压 | 0.5V |
| 数字量输出 | 上拉输出状态 | 低电平 |
| 电气标准 | DI / DO | TTL 兼容 |
| 总线类型 | 接口方式 | PCI |
| 应用场景 | 典型用途 | 数据采集、工业控制、自动化测试、信号测量 |
产品特点
多功能集成，集模拟量输入、数字量输入与数字量输出于一体
500KHz 高速采样，适合高频信号采集与实时数据处理
12 位 ADC 分辨率，满足常规工业信号采集需求
支持单端 / 差分输入，适应不同工业现场环境
支持多种 AD 量程与程控增益，适配不同信号范围
16 路 DI / 16 路 DO，方便实现开关量采集与控制
TTL 兼容电平标准，便于与工控设备、传感器、执行器连接
标准 PCI 总线接口，易于安装到工控主机和测试系统中
应用领域
PCI500 可广泛应用于以下场景：
工业自动化控制系统
数据采集系统
自动化测试设备
传感器信号采集
实验室测量仪器
开关量状态检测
继电器与指示灯控制
科研实验与教学测试系统
