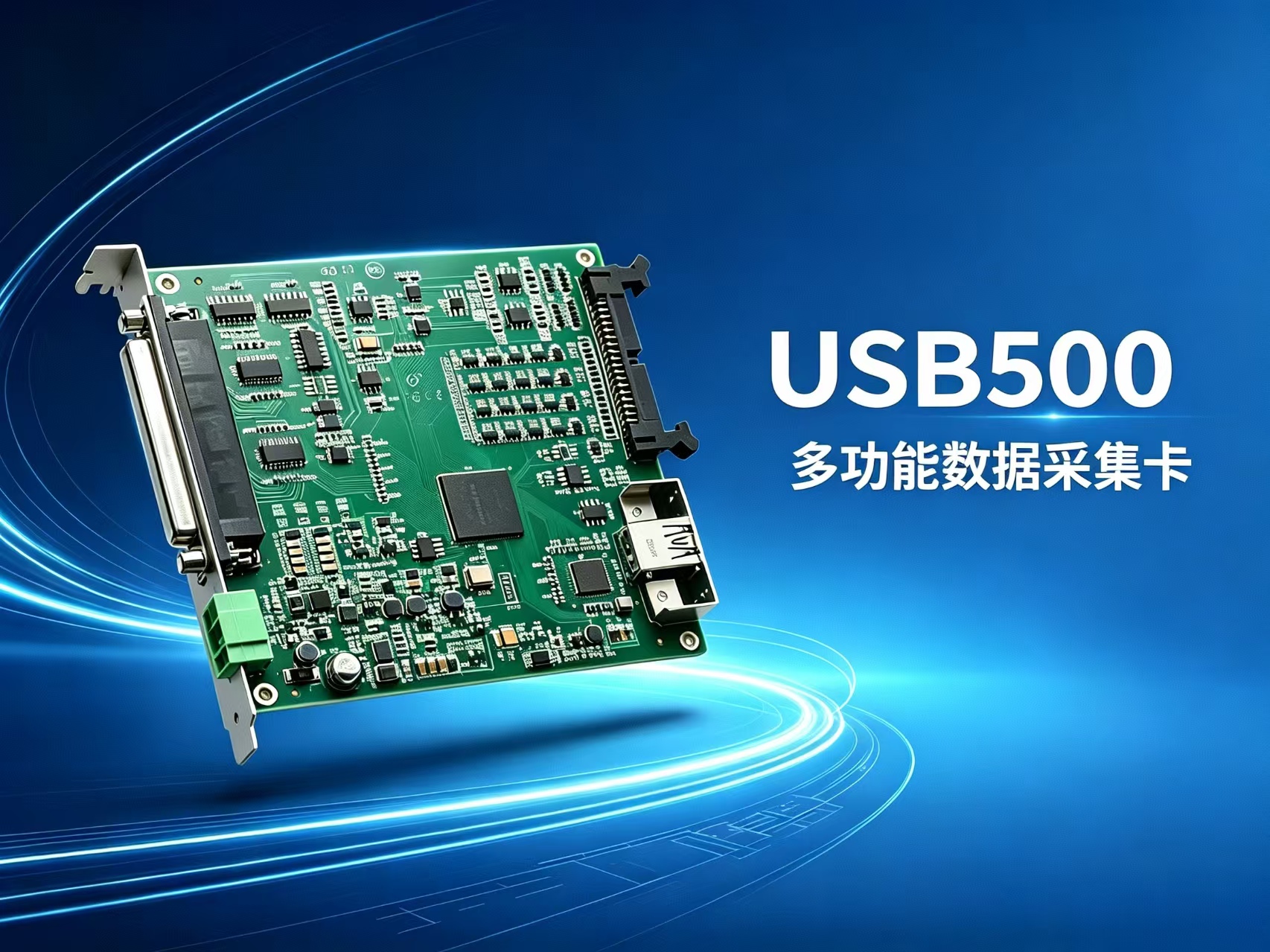

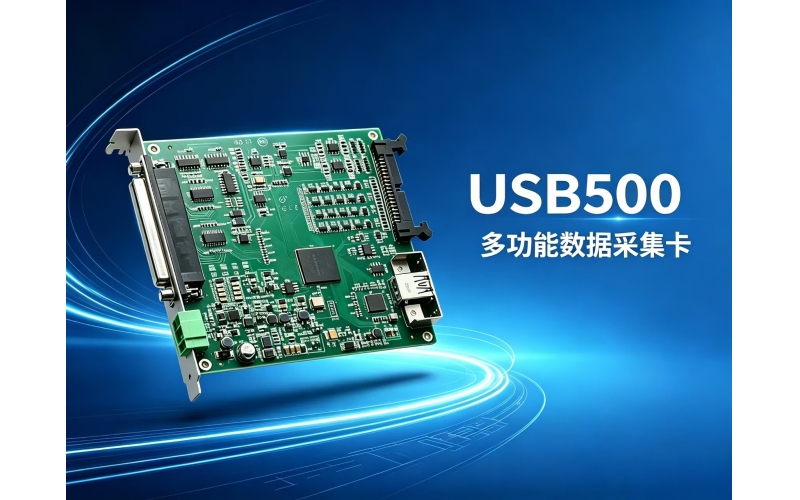

USB500 是一款多功能数据采集卡，采用 USB 总线接口，适用于工业控制、自动化测试、数据采集、信号测量与实验室测试等场景。该产品集成了模拟量输入、模拟量输出、数字量输入输出与计数器功能，能够满足多通道同步采集与控制需求。
USB500 提供灵活的模拟量输入配置方式，支持 32 通道 RSE/NRSE 单端输入，也可配置为 16 通道 DIFF 差分输入，适合不同信号采集精度与抗干扰需求。产品支持最高 500KS/s 采样速率，具备 16 位 ADC 分辨率，可实现高速、高精度数据采集。
主要功能
1. 模拟量输入
支持 32 通道 RSE/NRSE 单端模拟量输入
支持 16 通道 DIFF 差分模拟量输入
ADC 分辨率：16 位
采样速率：500KS/s
支持多种模拟量输入量程
适用于电压信号采集、传感器信号采集、工业过程信号测量
2. 模拟量输出
支持 4 通道模拟量同步输出
可用于控制电压输出、执行器控制、模拟信号生成
适合需要同步输出控制的测试系统与自动化系统
注意：不同型号功能存在差异，具体以实际型号为准。
3. 数字量 I/O
提供 16 路可编程数字量 I/O
支持输入或输出方向配置
可用于开关量信号采集、继电器控制、状态检测、报警输出
TTL 兼容电平标准
4. 计数器功能
内置 1 路计数器
可用于脉冲计数、频率测量、编码器信号采集、位置检测
适用于运动控制与工业测量场景
产品参数
| 功能模块 | 参数名称 | 规格说明 |
|---|---|---|
| 模拟量输入 | 通道数 | 32 通道 RSE/NRSE/ 16 通道 DIFF |
| 模拟量输入 | ADC 分辨率 | 16 位 |
| 模拟量输入 | 采样速率 | 500KS/s |
| 模拟量输入 | AD 量程 | ±10V、±5V、±2V、±1V |
| 模拟量输出 | 通道数 | 4 通道同步输出 |
| 数字量 I/O | 通道数 | 16 路可编程 I/O |
| 数字量 I/O | 电气标准 | TTL 兼容 |
| 计数器 | 通道数 | 1 路 32 位计数器 |
| 接口类型 | 总线方式 | USB |
| 应用场景 | 典型用途 | 数据采集、工业控制、自动化测试、信号测量 |
产品特点
多功能集成，集模拟量输入、模拟量输出、数字量 I/O 与计数器于一体
500KS/s 高速采样，适合高频信号采集与实时数据处理
16 位高精度 ADC，保证采集信号分辨率与测量准确性
支持单端 / 差分输入，适应不同工业现场环境
USB 接口连接灵活，便于快速搭建测试系统
16 路可编程 DIO，方便实现开关量控制与状态检测
支持计数器功能，可满足脉冲、频率与位置信号测量需求
应用领域
USB500 可广泛应用于以下场景：
工业自动化控制系统
数据采集系统
自动化测试设备
传感器信号采集
实验室测量仪器
运动控制与脉冲计数
模拟信号发生与输出控制
科研实验与教学测试系统
